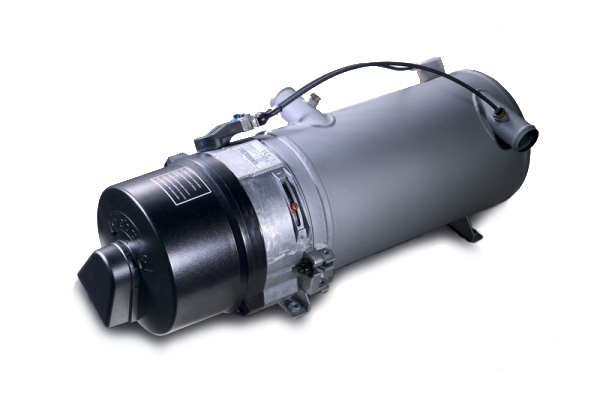

Отопитель в сборе Webasto TH 230 300 350 DW 230 300 350 WEBASTO GERMANY
|
Под заказ
Оставить отзыв
|
Товар добавлен к сравнениюПерейти на страницу сравнения |
Производитель:
WEBASTO GERMANY ORIGINAL
Вебасто Webasto AG Германия
НЕ УКРАИНА !!!
Отопительная мощность (Вт) 23.000/30.000/3.500
Продолжительность работы (мин.) 1-120
Номинальное напряжение (В) 12/24
Тип топлива дизельное
Расход топлива (л/ч) 3,0/4,0/4,5
Потребляемая мощность (Вт) 65/110/140
Объемный поток циркуляционного насоса (л/ч) 6000
Габариты (мм) 610Х246Х210
Вес с топливным насосом (кг) 19
Орган управления поставляется отдельно
В комплект входит топливный фильтр.
Дополнительно необходимо заказывать циркуляционный насос.
Принцип работы отопителей Webasto Thermo 230, 300, 350.
Включение и выключение отопителя осуществляется (зависит от комплектации):
выключателем
таймером
системой климат контроля
При включении автономного отопителей Webasto Thermo 230, 300, 350 загорается индикатор.
Запускается нагнетатель воздуха, топливный насос, циркуляционный насос.
Включается подогреватель форсунки при температуре ниже 0°C (опция).
Примерно через 12 секунд подается высоковольтная искра. Через 1 секунду после подачи искры
открывается электромагнитный клапан в топливном насосе и топливо через форсунку подается
в камеру сгорания и поджигается высоковольтной искрой. Датчик пламени регистрирует горение
и блок управления отключает высоковольтную катушку.
Начинается процесс отопления. По достижению охлаждающей жидкостью рабочей температуры
блок управления переходит в режим регулировки, путем попеременного включения и выключения
подачи топлива. Индикатор работы при этом остается светится.
При выключении горение топлива прекращается, индикатор работы гаснет. Циркуляционный насос
и нагнетатель воздуха выключаются через 90-120 сек.о
Параметры компонентов Webasto Thermo 230, 300, 350.
Сопротивление датчика температуры 20°C ≈ 4419....4892 Ω;
Сопротивление датчика пламени:
закрытый глазок датчика < 20 kΩ,
при освещении сильной лампой < 400 Ω;
Давление топливного насоса (зависит от числа оборотов):
Thermo 230 ≈ 9,2-10,5 Вар;
Thermo 300 ≈ 9,5-10,7 Вар;
Thermo 300 ≈ 10,5-10,8 Вар;
Электромагнитный топливный клапан:
рабочее напряжение 19,2 .... 28,8 В ;
потребляемый ток 0,42 А;
Подогреватель форсунки:
диапазон работы термостата < 0°C .... +8°C;
потребляемая мощность 130 ± 13 W;
сопротивление ≈ 4,5 Ω;
Коды ошибок Webasto Thermo 230, 300, 350
F 01 - запуск отсутствует;
F 02 - обрыв пламени;
F 03 - падение напряжения ниже допустимого;
F 04 - обнаружение пламени в ходе предварительной или завершающей продувки;
F 05 - неисправность датчика пламени;
F 06 - неисправность датчика температуры;
F 07 - неисправность топливного электромагнитного клапана;
F 08 - неисправность мотора нагнетателя воздуха;
F 09 - неисправность циркуляционного насоса;
F 10 - перегрев;
F 11 - неисправность высоковольтной катушки зажигания;
F 12 - аварийная блокировка.
Если отопитель оснащен в качестве органа управления только выключателем, то код неисправности выдается после отключения отопителя в виде мигания лампочки индикатора работы на выключателе. После 5 коротких сигналов выдаются длинные импульсы - количество импульсов, в зависимости от неисправности, соответствует числу после буквы F в приведенных выше кодах неисправности автономных отопителей Webasto Thermo 230, 300, 350.
Разблокировка отопителя
Если включение автономного отопителя 5 раз подряд из-за одной и той же неисправности не приводит к его запуску или в процессе горения 3 раза подряд прерывается пламя, блок управления блокирует отопитель.
Для разблокирования отопителей Webasto Thermo 230, 300, 350 необходимо включить отопитель, затем снять разъем питания с отопителя или отключить клемму АКБ, после чего выключить отопитель с помощью пульта управления, восстановить соединение и повторно запустить отопитель.
